晶控儀(石英晶體膜厚控制儀)是真空鍍膜常用的在線速率和厚度監控儀器，具有厚度線性好，精度高等特點，已經成為真空蒸發鍍膜的標準配置；相對穩定的濺射鍍膜和其它類型鍍膜，只要對膜厚有精度和重復要求，也越來越重視用晶控儀來保證最終的膜厚。
在真空鍍膜系統中，晶控儀可以獨立作為沉積速率和厚度控制器或監視器，自動完成鍍制一系列的膜層。也可以配合計算機監控軟件，完成更復雜的系統控制。
晶振片為AT切割石英晶體圓形薄片，厚度由標稱頻率決定；國內常用的6MHz晶振片厚度約0.28mm，直徑14mm。晶振片的兩個表面均鍍有電極，一面為雙錨圖案，一面鍍滿，也有兩面都鍍滿，電極材料有金、銀、以及銀鋁合金。滿鍍面朝向探頭開口，接受材料沉積。由于表面沉積膜料，晶振片的性能會發生變化，所以需要經常更換。
晶控儀按一定時間間隔周期性檢測晶振片頻率，并將頻率變化按照預設的材料參數換算成材料厚度，厚度與時間的比值就是該材料的沉積速率。
如果是某些計算機控制系統用戶，可以不操作晶控儀，甚至平時不用看晶控儀。
膜林晶控儀是中文觸摸屏，由幾個頁面組成。主要有[沉積]、[菜單]、[材料]、[膜系]、[運行參數]、[配置參數]、[探頭與接口]。
[配置參數]配置晶控儀，例如蒸發源擋板開關連接到哪個端口，怎么驅動坩堝及連接端口位置等。晶控儀安裝時使用一次，正常鍍膜無需使用。
[運行參數]主要用于檢查成膜記錄，選擇待沉積膜系。而選擇待沉積膜系，在MXC-3B膜厚儀中，也可以在[膜系]頁面完成。正常鍍膜可不使用。
[探頭與接口]詳細顯示當前晶振片的振蕩頻率、阻力損耗，以及輸入輸出接口狀態。供核查探頭和接口情況，正常鍍膜無需使用。
[沉積]頁面，開始、停止鍍膜界面。運行后動態顯示鍍膜的主要狀態，開機后自動進入。
[菜單]頁面，中轉頁面，僅起導航作用，界面簡單。

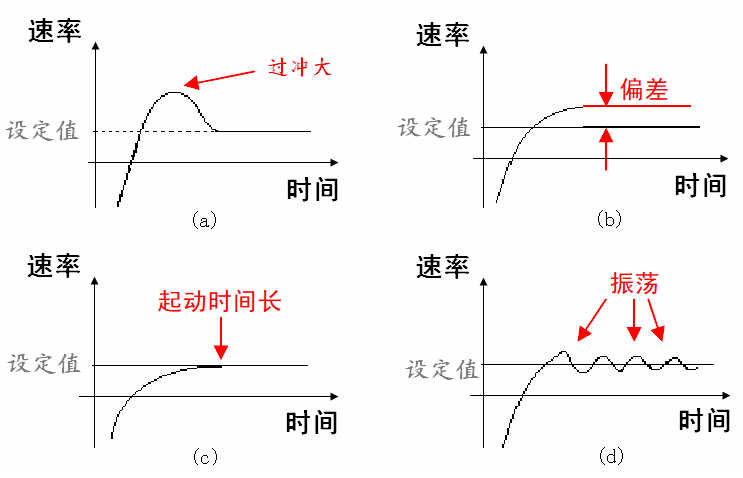

[材料]頁面，包含材料的基本參數，材料名、材料密度和聲阻抗率。包含更多的是工藝參數，所在蒸發源及擋板情況，材料的預熔功率和時間，是否自動控制功率，預期沉積速率和PID功率控制參數等。膜林晶控儀里，[材料]參數多，略顯復雜，但隨后會知道，這個復雜是值得的。正常鍍膜時不需要使用。
[膜系]頁面，包含[膜系總體]頁面和[膜層]設定頁面。MXC-3B晶控儀，先進入的是[膜系列表]頁面，由膜系列表進入膜系總體頁面。正常鍍膜前，對于已輸入好的膜系，只需選擇一次（或在[運行參數]頁選擇），然后無需再進入。
[膜層]頁面，[膜系]的子頁面，每層膜，只需填寫材料庫號、沉積厚度、坩堝號三個參數。添加新膜層時，自動隔層拷貝前面的膜層，例如，當前已有2層膜，添加新膜層時，將自動拷貝膜層1的參數作為新膜層3的基礎參數。這一點對于手動輸入膜系時，相對其他品牌晶控儀，有巨大的速度優勢。
某資深鍍膜用戶總結的好，膜林晶控儀帶有工藝特質，成膜過程更平穩、結果更準確。
詳細，請參見[資料下載]頁面，膜林晶控儀的相對優點一篇。
石英晶體存在壓電效應及逆壓電效應*，晶振片外接交流電源時，將產生受迫振動，當外接交流電源頻率接近晶振片振動本征頻率時，晶振片將達到諧振狀態。對于AT切割石英晶體片來說，其主振蕩方式為所謂的厚度剪切模式，即形變?yōu)闄M向，而波動的傳播方向?yàn)檠刂穸确较颉＞д衿倪@種機械振蕩屬于聲學波范疇，所以我們的材料中會有聲阻抗(率)這一參數。
鍍膜時，材料沉積到樣品(鍍膜產品)表面的同時，也沉積到晶振片表面，引起晶振片的諧振頻率發生變化(下降)。晶控儀監測晶振片的諧振頻率，根據預設材料參數，計算出材料的沉積速率和厚度。在一定的頻率變化范圍內，材料的沉積厚度與頻率變化呈線性關系，這一特點使得晶控非常適合于控制速率。
*當電介質沿一定方向上受到外力的作用而變形時，其內部會產生極化現象，同時在它的兩個相對表面上出現正負相反的電荷。當外力去掉后，它又會恢復到不帶電的狀態。當作用力的方向改變時，電荷的極性也隨之改變。這種現象稱為正壓電效應。相反，當在電介質的極化方向上施加電場，這些電介質也會發生變形，電場去掉后，電介質的變形隨之消失，這種現象稱為逆壓電效應。
膜林晶控儀說明書里有儀器的尺寸和安裝孔位置說明。探頭安裝請參考探頭說明。 圍繞膜林晶控儀的功能，大致分為幾個方面
1. 探測頻率(監測速率)，從晶控儀的Sensor端口連接電纜至振蕩包，振蕩包后端用短同軸電纜連接探頭
2. 控制速率，膜林晶控儀有3個BNC模擬電壓輸出端，用同軸電纜連接至蒸發源控制器（如阻蒸的功率調整器）的控制輸入端。
3. 控制厚度，外接擋板控制。膜林晶控儀提供3個隨蒸發源定義的擋板繼電器，外加一個公共繼電器，可靈活分配。在材料參數里還提供了一個特殊的繼電器脈沖輸出，模仿按下回彈按鈕，用于改造某少數進口鍍膜機的擋板控制
4. 轉動坩堝，自動定位坩堝位置略復雜些，請參考說明書(與擋板一樣，從后面的IO端口接線)。此處提醒一句，配置參數設置后，可在探頭與接口界面，直接測試坩堝轉動，繼電器輸出等。
5. 材料相關的充氣（氧）繼電器等，也請參考說明書
1.膜林晶控儀將很多成膜參數放在"材料"里，優點是膜系簡單，每層膜只需材料庫號、沉積厚度(kA)和坩堝號，這三個參數。而且隔層拷貝添加，非常方便。MXC-3B還提供計算機下載膜系工件軟件，極大減少膜系的輸入勞動。
2.材料里的硬件相關參數，如源、坩堝、擋板等，安裝好后不用動。工藝人員應關注的是成膜參數，如密度、聲阻抗率、比例系數和預熔階段等。
1.在<運行參數>里找到待沉積的膜系，選擇起始層（默認1），回到<沉積>頁面，"開始"即可。MXC-3B，還可以在膜系列表里選擇好膜系后，點擊"沉積"，再回到<沉積>頁面，從第1層開始。
問：什么是聲阻抗率
膜料沉積到晶振片表面形成膜層，聲學波也將傳播進膜層內，在界面處發生與光學波相似的反射與透射現象。如果聲波在傳播過程中，損耗比較大，例如遇到裂紋、空位等缺陷或聲吸收大的材料(如含油脂的手指印)、方向變化(形變)，都可能會讓諧振的Q值降低。當這種損耗增大到一定程度，甚至?xí)l(fā)生晶振失效。
在上海膜林科技有限公司的XDM、MXC晶控儀中，晶振片阻力損耗值就是反應這一損耗的特有參數，可為探頭檢測、晶振片安裝、更換等提供參考，非常好用。
在晶控儀中反應出的晶振失效，還包含了晶振片失效以外故障，例如接觸不良或斷路、短路、主機或振蕩包損壞等。
2014.07.14下午，我和上海wj的朋友z從上海松江一起去嘉興王店，幫一個朋友w生檢查晶控: x10檢測不出頻率
1. 先是用一個我們的模擬晶控探頭接到x10的振蕩包上，有頻率顯示，說明x10和它的振蕩包是沒有問題的。
2. 拿我們的 MXC-3K 晶控儀一檢查，也沒有頻率。
通過觀察阻力損耗值(頻率未鎖定，損耗值100%附近)，可以斷定探頭回路斷路。具體什么位置還要檢查。
還好，晶控儀的阻力損耗還可以用于檢查短路。
3. 松開裝晶振片的探頭(Holder)前端的射頻連接線，用金屬鑷子搭住連接線接頭的內芯與外殼，晶控儀阻力損耗值顯示短路狀態(頻率未鎖定，損耗值10%附近)。
說明晶振片Holder以前都沒有問題，問題應出在內部。把射頻線連回去。
4. 要來酒精與擦拭布，把晶振片Holder內部清潔一下，裝入晶振片，MXC-3K顯示頻率，損耗值進入正常范圍，綠色。
5. 再接 x10，同樣OK.
小結：
1. 問題還是出在對探頭的保養上，只要用戶稍加注意。
事實上，還是有很多用戶不太明白，以為把晶振片換進口的就應該好了。
2. 可直接用鑷子導通探頭彈片爪子和外壁，看是否有短路狀態，倒著朝上推。
3. 沒有MXC-3K的朋友，可通過互換等辦法來判斷問題所在。
MXC-3K的此處的優點在于，它可在線檢測晶振片阻力損耗值（包含了電子回路的阻抗），并對損耗值范圍加以顏色區分。
后記：
1. 因?yàn)樵娺^探頭內部焊點脫落，射頻導線似連似斷，同時也因?yàn)檫@臺機的探頭拆卸方便，所以中途是讓w生把探頭從機器上拆下來檢查的。
2. 中間曾把晶振片重裝一次，用MXC-3K檢測，有頻率，但損耗值非常大，90%多，紅的。這也表明是回路接觸電阻過大，間或斷路。
此時，在x10上應該也能檢測出頻率，看上去正常，但這樣子鍍膜，后果是嚴重的，速率跳動會很大，厚度不準確。
w生后來說，這次，他們裝上去時還有頻率顯示，但真空一抽就沒有了。他們之前就發生過速率不穩定，壽命值異常，這次直接沒頻率。
3. 說起來啰嗦一大堆，其實做起來也就十來分鐘，還包含出去借大扳手的幾分鐘。
某MXC-3B廠商用戶電話反應，晶振失效，損耗值在0.幾。第一反應是探頭短路，讓其斷開振蕩包與探頭之間的小電纜，故障依然。再請其將MXC-3B主機與振蕩包之間的電纜重新插接一次。 后電話回饋，螺絲沒有固定，電纜松動。改正后OK。 (損耗值異常低的情況下，內部模擬探頭的檢測能力也將失效，因?yàn)槿绻翘筋^短路，它也會被短路，所以先讓用戶斷開探頭連接測試。)
2016.04.20上午，再次和wj朋友z去s州朋友客戶處幫忙檢測晶控:x10經常出現大的正負速率(幾十A/S)，不鍍膜時也會有。 1. 先檢查探頭，斷開x10振蕩包，將我們的MXC-3B晶控儀接入探頭。顏色顯示綠色，說明探頭內晶振片損耗狀況良好。探頭沒有問題！ 2. 由1可判斷出問題出在探頭以前，就是x10系統。隔壁機器正好也是x10，還不在鍍膜。借來振蕩包，換上，OK。
近日，只帶一個萬用表，去xx地幫用戶檢測，癥狀同樣是x10檢測不出頻率。用模擬探頭接上，x10雖有頻率顯示，但頻率跳動很大，且明顯偏離標稱值，初步判斷晶控儀側有問題。因常見x10振蕩包問題，就取下振蕩包去其他機臺測試，果然在其它機臺上也不能檢測出頻率。從另一臺機器上拆了一個振蕩包過來，用模擬探頭頻率顯示正常，但接上探頭還是沒有頻率！ 再開始探頭電路通斷檢測。經過一番折騰，發現問題出在FeedThrough內部，中心上下不通，問題搞大了，這玩意是密封在內部的，無法維修，只能更換。這種早期進口的探頭FeedThrough，存在設計上的bug。再經幾天折騰，更換成某的探頭，頻率OK，效果觀察中。
再后記，這種探頭，運氣好的，可以試著修。但本次運氣欠佳，內部銹結，斷了。
晶控儀新增的頻率自檢功能，省去了爬上去接模擬探頭的步驟。但如果真的是短路現象，那還是需要拔掉振蕩包至探頭法蘭之間接線的來確診的。
MXC晶控問答下載:<問答.pdf>
